 显示仪表 >> 智能定量控制仪 >> 智能定量控制仪
  产品名称:智能定量控制仪 产品型号:SL智能定量控制仪

   产 品 说 明
 本流量定量控制系统由高精度涡轮流量传感器、智能定量控制仪、电磁阀等组成。以上主要部件集成在仪表箱内,操作方便、控制精度高、运行稳定、成本低,特别适用于小型自控装置中定量加料工艺过程的控制。
一、    主要部件参数
系统构成
规格型号
口径、测量范围
数量
材质
流量传感器
ARSLWGY-25
4 -25mm ,0.04 -10m3 /h
1
不锈钢
定量控制仪
ARSXMJA
外形:160*80*150
1
——
电磁阀
DN25
两通,220VAC
1
不锈钢
仪表箱
*高*厚
800*600*200
1
内部连接管件不锈钢
合计
4
二、    控制箱外观
(如上图)

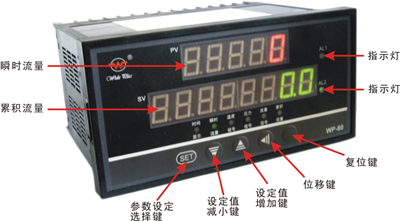

三、    定量控制仪面板

四、控制箱电气接线
n          控制箱供电电源:交流电压220V;
n          内部接线:出厂前已连接调试完毕;
五、  控制箱管线连接
本控制箱与用户管道的连接方向是左进右出,连接螺纹标准:G 1”
六、控制箱按键说明
n          控制箱启动按钮——开始工作;
n          控制箱清零按钮——清零,准备下次工作;
n          控制箱急停按钮——故障急停;
