 流量仪表 >> 玻璃管转子流量计 >> LZB/LZJ玻璃转子流量计
  产品名称:LZB/LZJ玻璃转子流量计 产品型号:SL-LZB/LZJ玻璃转子流量计

   产 品 说 明

一、概述:
    LZB/LZJ普通型玻璃转子流量计、LZB/LZJ-()F耐腐型玻璃转子流量计可广泛应用于化工、石油、轻工、医学、环保、食品、造纸及计量测试、科研等部门中、测量单相非脉动流(液体或气体)的流量。
二、测量原理与结构:
    LZB/LZJ系列玻璃转子流量计主要用一根自下而上扩大的垂直玻璃锥管和一只随流体流量大小可以上下移动的浮子所组成。当浮子处于平衡,稳定在某一高度位置上时,锥管上的刻度指示流过流量计流体流量值。

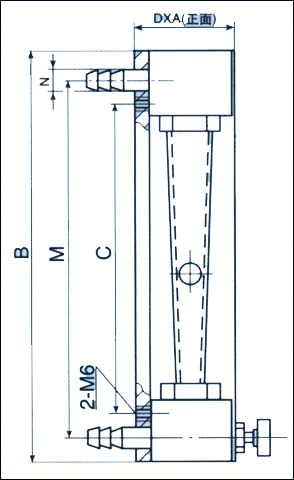

    LZB玻璃转子流量计锥管为光滑内壁,LZJ玻璃转子流量计锥管有三条导向的凸筋。通径DN10以下的流量计,采用软管连接,并配有针状流量调节阀;通径DN15以上的流量计采用法兰连接(JB78-59)。流量计的外形示意如下图,
    LZB/LZJ系列玻璃转子流量计测量无腐蚀的流体,LZB/LZJ-()F耐腐型玻璃转子流量计测量腐蚀性的流体、如酸、碱、盐液体、氯气等。
二、技术参数:

LZB/LZJ普通型玻璃转子流量计                                  LZB/LZJ-()F防腐型玻璃转子流量计



技术参数



DN
(mm)



范围度

测量范围

锥管
长度
(mm)

精确度等级

允许被测流体状况

水,20



LZB/LZJ

LZB-( )F
LZJ-( )F

温度()

压力(MPa)

4

LZB-4
LZB-4F

10:1

110L/h
1.6
16l/h
2.5
25L/h

16160l/h
25
250L/h
40
400L/h

100

2.5

2.5;4

-20+120

≤1

6

LZJ-6
LZJ-6F

2.525L/h
4
40L/h
6
60L/h

40400L/h
60
600L/h
100
1000L/h

2.5

2.5;4

10

LZJ-10
LZJ-10F

660L/h
10
100L/h
16
160L/h

1001000L/h
160
1600L/h
250
2500L/h

160

15

LZB-15
LZB-15F

16160L/h
25
250L/h
40
400L/h

0.252.5 m³/h
0.4
4 m³/h
0.6
6 m³/h

350

2.5

≤0.6

25

LZB-25
LZB-25F

40400L/h
60
600L/h
100
1000L/h

110 m³/h
1.6
16 m³/h
2.5
25 m³/h

1.5

40

LZB-40
LZB-40F

1601600L/h
250
2500L/h

440 m³/h
6
60 m³/h

430

50

LZB-50
LZB-50F

0.44 m³/h
0.6
6 m³/h

10100 m³/h
16
160 m³/h

450

80

LZB-80
LZB-80F

10:1
5:1

110 m³/h
1.6
16 m³/h
5
25 m³/h

50250 m³/h
80
400 m³/h

500



≤0.4

100

LZB-100
LZB-100F

5:1

525 m³/h
8
40 m³/h
12
60 m³/h

120600 m³/h
200
1000 m³/h

注:液体流量的最大测量范围,可安用户需要,扩大到90 m³/h



安装尺寸(mm)



公称通径
DN

型号



连接方式

A

B

C

D

E

M

N

4

LZB-4

36

171

119

43.5



145

Ø14

软管

6

LZB-6

10

LZB-10

43

244

178

208

Ø16.5

15

LZB-15

Ø95

470

Ø65

Ø15

4-Ø14

_______

_______

法兰

25

LZB-25

Ø115

Ø85

Ø25

40

LZB-40

Ø145

570

Ø110

Ø40

4-Ø18

50

LZB-50

Ø160

Ø125

Ø50

80

LZB-80

Ø185

660

Ø150

Ø80

100

LZB-100

Ø205

Ø170

Ø100
